一： .NET 框架
1. 宏观概念

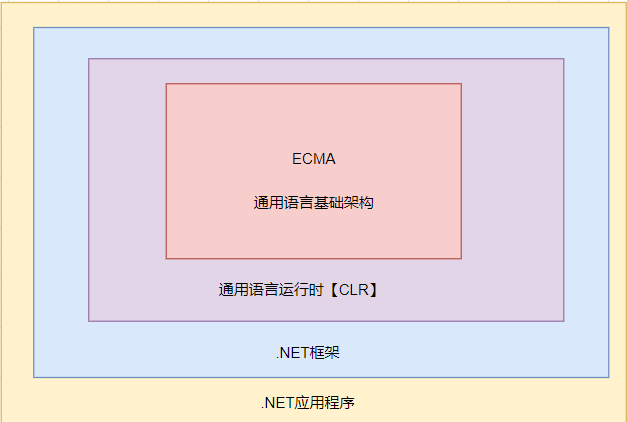

.NET 是一个虚拟的运行时环境，包含了一个虚拟执行引擎（CLR）及一组相关的框架库，画图如下：
1） ECMA
是一份实现.NET运行时的规格文档。
参考网址：https://learn.microsoft.com/en-us/dotnet/fundamentals/standards
2）CLR
通用语言运行时，我们 C#, VB.NET 语言的托管环境，也是我们高级调试重点研究的东西。
3）.NET框架
一些基础框架及中间件，比如：WPF，WinForm，WebApi，MVC 等。
4）.NET应用程序
这是我们的应用程序，基于这些 .NET 框架之上。
2. .NET应用的编译流程
一般来说， .NET 程序存在两层编译。
1）编译器编译
将我们的 C# 程序通过 Visual Studio 等编译工具转成 IL 代码。
2） JIT
CLR 运行时调用 JIT 组件将 IL 代码 转成 机器代码。

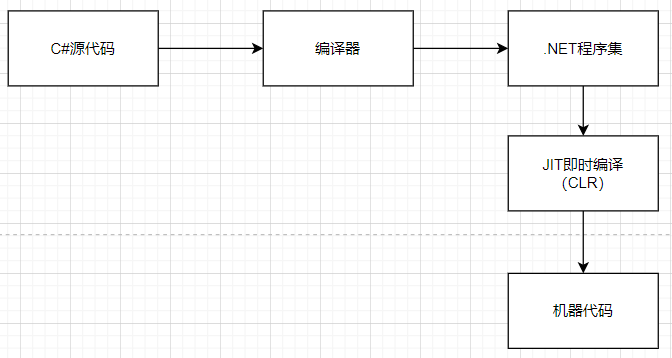

框架图如下：
二：PE头及Window加载器
1. 什么是 PE 文件
PE 文件，又叫可移植可执行的文件格式（Portable Executable），它的一个非常大的作用就是帮助 Windows加载器 执行程序的入口。
对于 .NET 程序的PE文件，有几点要注意。
1）AddressOfEntryPoint
程序的入口点相对偏移地址，即 (exe+AddressOfEntryPoint)。
2）DIRECTORY_ENTRY_COM_DESCRIPTOR
.NET程序独有的节点配置。
MajorRuntimeVersion，MinorRuntimeVersion：CLR 的上下限版本。
MetaData：元数据相对偏移位置 （RVA）

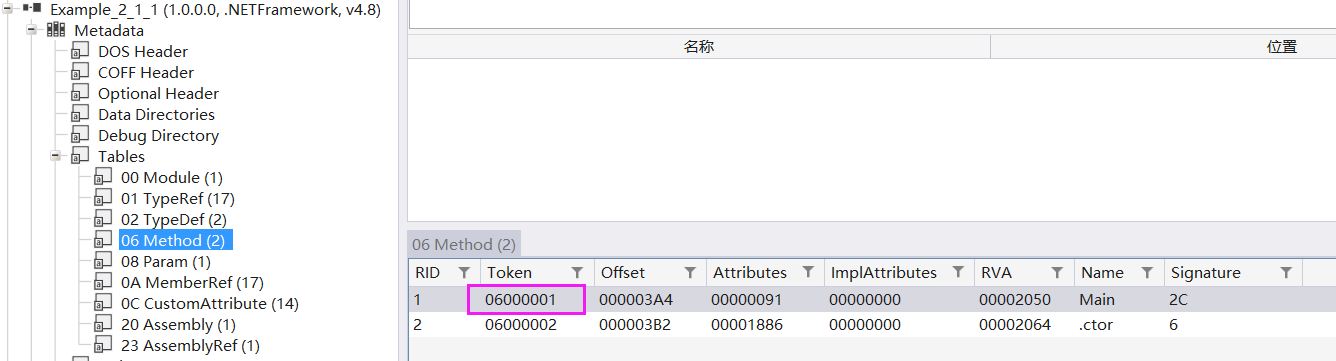

EntryPointToken ：Main 函数的标记。
参考案例：Example_2_1_1
2. 案例演示
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| ModLoad: 00400000 00408000 Example_2_1_1.exe
ModLoad: 77800000 779a3000 ntdll.dll
ModLoad: 60650000 606a2000 C:\Windows\SysWOW64\MSCOREE.DLL
ModLoad: 753d0000 754c0000 C:\Windows\SysWOW64\KERNEL32.dll
ModLoad: 767c0000 769d4000 C:\Windows\SysWOW64\KERNELBASE.dll
(1030.4e74): Break instruction exception - code 80000003 (first chance)
eax=00000000 ebx=00000000 ecx=5a430000 edx=00000000 esi=77811ff4 edi=778125bc
eip=778b1a42 esp=0019fa20 ebp=0019fa4c iopl=0 nv up ei pl zr na pe nc
cs=0023 ss=002b ds=002b es=002b fs=0053 gs=002b efl=00000246
ntdll!LdrpDoDebuggerBreak+0x2b:
778b1a42 cc int 3
0:000> u 00400000+000027A6
Example_2_1_1!COM+_Entry_Point <PERF> (Example_2_1_1+0x27a6):
004027a6 ff2500204000 jmp dword ptr [Example_2_1_1!COM+_Entry_Point <PERF> (Example_2_1_1+0x2000) (00402000)]
0:000> dp 00402000 L1
00402000 00002785
|

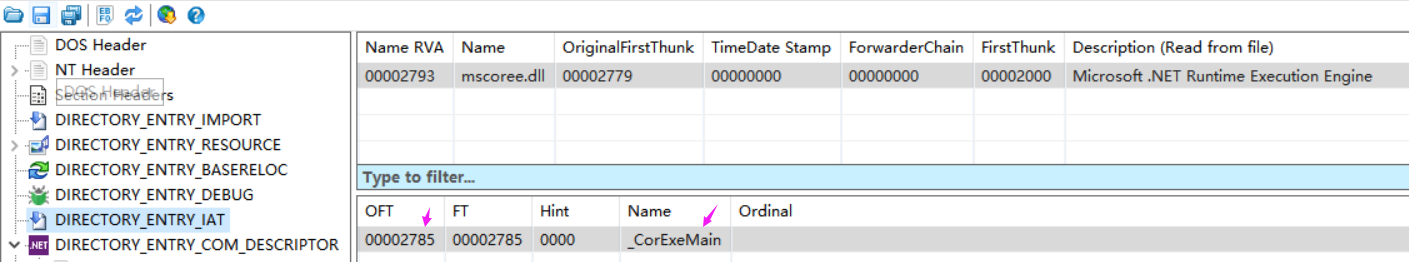

这里的偏移 2785，正好是 mscoree.dll 下的 _CorExeMain 方法，截图如下：
参考案例：Example_2_1_1
3. 一个小知识
windbg 有一个伪寄存器命令 $exentry ，可以直接告诉当前exe的入口点地址。
1
2
3
4
5
6
7
| 0:006> ? $exentry
Evaluate expression: 4204454 = 004027a6
0:006> u 004027a6
Example_2_1_1!COM+_Entry_Point <PERF> (Example_2_1_1+0x27a6):
004027a6 ff2500204000 jmp dword ptr [Example_2_1_1!COM+_Entry_Point <PERF> (Example_2_1_1+0x2000) (00402000)]
|
三：应用程序域
1. 简介

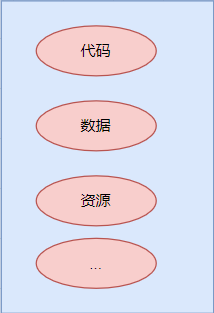

对于Windows上的应用程序，大家都知道是按照 进程 进行隔离的，架构图如下：

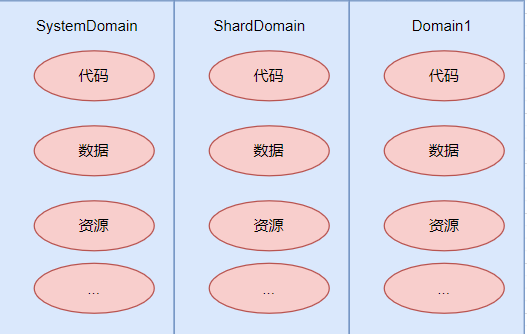

.NET 将这种进程隔离级别缩小到了 应用程序域 (AppDomain) 层，即一个进程会有多个 应用程序域，然后将 程序 部署在 应用程序域 上，架构图如下：
1） SystemDomain
- 系统级作用域，用于创建其他作用域。
- 将 mscorlib.dll 加载到 共享应用程序域中。
- 记录字符串池中的字符串常量
- 初始化特定异常，（OutofMemoryException,StackOverflowException）
2）ShardDomain
- 加载 System 命名空间下的基本类型（String，Enum，ValueType）
3） Domain1
2. windbg 验证
参考案例：Example_2_1_1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| 0:006> !dumpdomain
--------------------------------------
System Domain: 5086caf8
LowFrequencyHeap: 5086ce1c
HighFrequencyHeap: 5086ce68
StubHeap: 5086ceb4
Stage: OPEN
Name: None
--------------------------------------
Shared Domain: 5086c7a8
LowFrequencyHeap: 5086ce1c
HighFrequencyHeap: 5086ce68
StubHeap: 5086ceb4
Stage: OPEN
Name: None
Assembly: 005e3ab8 [C:\Windows\Microsoft.Net\assembly\GAC_32\mscorlib\v4.0_4.0.0.0__b77a5c561934e089\mscorlib.dll]
ClassLoader: 005e3b80
Module Name
7b841000 C:\Windows\Microsoft.Net\assembly\GAC_32\mscorlib\v4.0_4.0.0.0__b77a5c561934e089\mscorlib.dll
--------------------------------------
Domain 1: 00593ca0
LowFrequencyHeap: 0059410c
HighFrequencyHeap: 00594158
StubHeap: 005941a4
Stage: OPEN
SecurityDescriptor: 005950e8
Name: Example_2_1_1.exe
Assembly: 005e3ab8 [C:\Windows\Microsoft.Net\assembly\GAC_32\mscorlib\v4.0_4.0.0.0__b77a5c561934e089\mscorlib.dll]
ClassLoader: 005e3b80
SecurityDescriptor: 005e3a20
Module Name
7b841000 C:\Windows\Microsoft.Net\assembly\GAC_32\mscorlib\v4.0_4.0.0.0__b77a5c561934e089\mscorlib.dll
Assembly: 005eb3c8 [D:\markdown\dreams\v_debug\2.【第二章】CLR和Windows加载器及引用程序域介绍\Example\Example_2_1_1\bin\Debug\Example_2_1_1.exe]
ClassLoader: 005eb2b8
SecurityDescriptor: 005eb1b0
Module Name
021d4044 D:\markdown\dreams\v_debug\2.【第二章】CLR和Windows加载器及引用程序域介绍\Example\Example_2_1_1\bin\Debug\Example_2_1_1.exe
|
