9 HTML-Grid网格布局

概述

Grid 布局即网格布局，目前css布局方案中,网格布局可以算得上是最强大的布局方案了。它可以将网页 分为一个个网格，然后利用这些网格组合做出各种各样的布局。比较擅长将一个页面划分为几个主要区域，以及定义这些区域的大小、位置、层次等关系，目前唯一一种 CSS 二维布局。在兼容性方面，截至目前，几乎所有的浏览器都对 CSS Grid 提供了原生的支持。

flex和Grid布局有实质区别，flex是一维布局，Grid是二维布局，也就是说flex布局一次只能处理一个维度上的元素。Grid是将容器划分为行和列。

Grid布局的属性

  • 容器(container)：具有容器属性
  • 项目(items)：有项目属性
  • 行
  • 列
  • 间距（gap）:单元格之间的距离
  • 区域（area）:自己划分每个单元格占据的区域
  • 内容

容器和项目

Grid和flex类似，定于在容器上，称为容器属性，定义在项目上，称为项目属性

声明display:grid则容器是一个块元素，display:inline-grid则容器为行内元素

注意：设置为网格布局后，子元素的float、display:inline-block、display:table-cell、vertical-aligin等都会失效

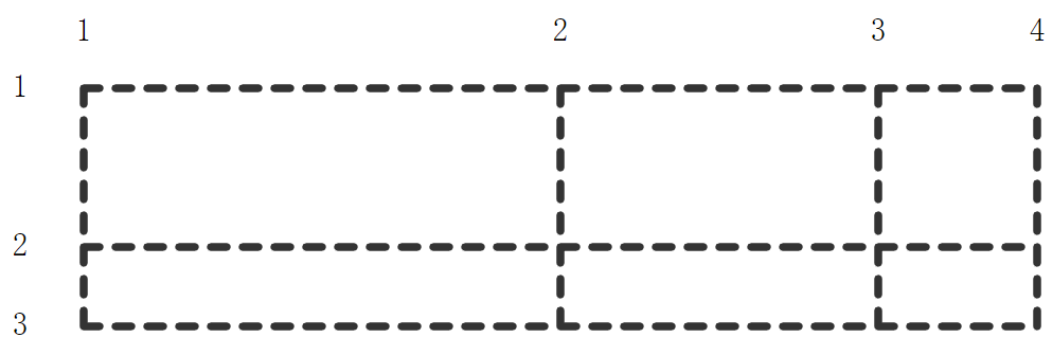

网格线

网格线是Grid布局规范中最重要的概念之一。网格线是用来在水平和垂直方向分割网格的线。水平方向的网格线是从左向右；垂直方向是从上往下。网格线的编号都是从 1 开始的。

image-20240815103219977

容器属性

grid-template-columns和grid-template-rows属性

1
2
3
4
5
6
.box {
 display: grid;
 grid-template-columns: 100px 100px 100px;
 grid-template-rows: 100px 100px 100px;
 /*指定了一个三行三列的网格，列宽和行高都是100px*/
}

repeat()

有时候，重复写同样的值非常麻烦，尤其网格很多时。这时，可以使用 repeat() 函数，简化重复的 值。该函数接受两个参数，第一个参数是重复的次数，第二个参数是所要重复的值。

1
2
3
4
5
.box {
 display: grid;
 grid-template-columns: repeat(3, 33.33%);
 grid-template-rows: repeat(3, 33.33%);
}

auto-fill

有的时候，父容器的尺寸是不确定的，我们需要把子元素往父容器中逐个填充，这个时候我们可以利用 auto-fill。也就是在不确定容器尺寸时的时候使用

1
2
3
4
5
box {
 display: grid;
 grid-template-columns: repeat(auto-fill, 100px);
}
/*表示每列宽度 100px ，然后自动填充，直到容器不能放置更多的列*/

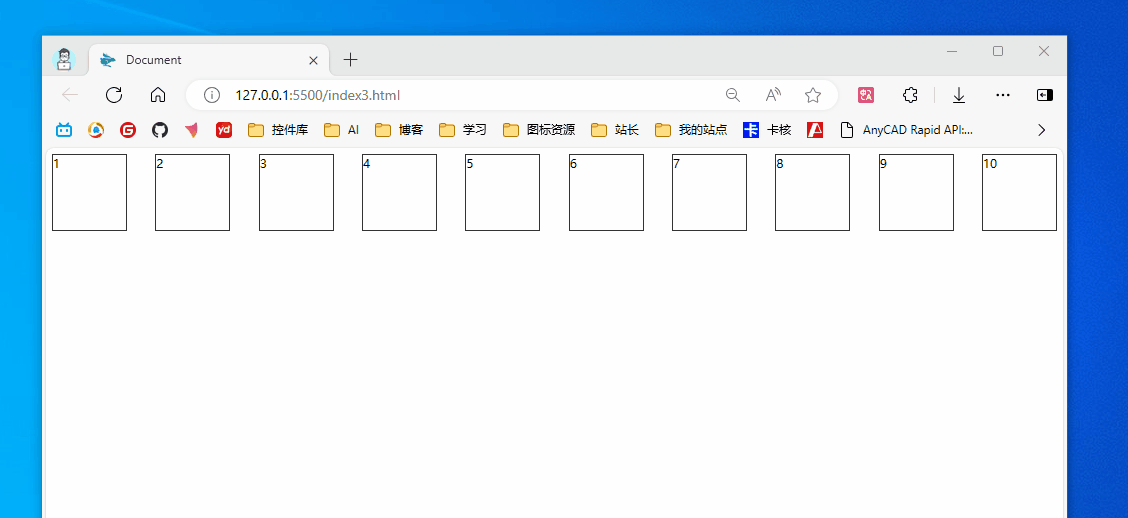

案例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
<head>
    <style>
        .container {
            display: grid
            grid-template-columns: repeat(auto-fill,100px);
            justify-content: space-between;
            gap: 30px;
        }
        .item {
            border: 1px solid #333;
            height: 100px;
            background-color: #fff;
        }
    </style>
</head>
<body>
    <div class="container">
        <div class="item">1</div>
        <div class="item">2</div>
        <div class="item">3</div>
        <div class="item">4</div>
        <div class="item">5</div>
        <div class="item">6</div>
        <div class="item">7</div>
        <div class="item">8</div>
        <div class="item">9</div>
        <div class="item">10</div>
    </div>
</body>


fr

fr 是单词fraction的缩写，表示分数

Grid 布局还引入了一个另外的长度单位来帮助我们创建灵活的网格轨道。 fr 单位代表网格容器中可 用空间的一等份。 grid-template-columns: 200px 1fr 2fr 表示第一个列宽设置为 200px，后面剩 余的宽度分为两部分，宽度分别为剩余宽度的 1/3 和 2/3

1
2
3
4
.box {
 display: grid;
 grid-template-columns: 200px 1fr 2fr;
}

minmax()

我们有时候想给网格元素一个最小和最大的尺寸， minmax() 函数产生一个长度范围，表示长度就在这 个范围之中都可以应用到网格项目中。它接受两个参数，分别为最小值和最大值。grid-templatecolumns: 1fr 1fr minmax(300px, 2fr)的意思是，第三个列宽最少也是要 300px，但是最大不能大于第一第二列宽的两倍。

auto

auto 关键字表示由浏览器自己决定长度。通过 auto 关键字，我们可以轻易实现三列或者两列布局。 grid-template-columns: 100px auto 100px 表示第一第三列为 100px，中间由浏览器决定长度。

row-gap

row-gap属性设置行与行的间隔（行间距）

row-gap: 10px表示行间距是 10px

column-gap

column-gap属性设置列与列的间隔

column-gap: 20px表示列间距是 20px

  • gap属性是column-gap和row-gap的合并简写形式：gap: 10px 20px

grid-auto-flow

划分网格以后，容器的子元素会按照顺序，自动放置在每一个网格。默认的放置顺序是”先行后列”，即 先填满第一行，再开始放入第二行 这个顺序由 grid-auto-flow 属性决定，默认值是 row ，即”先行后列”。也可以将它设成 column ，变 成”先列后行”。

1
grid-auto-flow: column;

justify-items

justify-items 属性设置单元格内容的水平位置（左中右）

1
2
3
.container {
   justify-items: stretch | start | end | center;
}

align-items

align-items 属性设置单元格内容的垂直位置（上中下）

1
2
3
.container {
   align-items: stretch | start | end | center;
}

start：对齐单元格的起始边缘。

end：对齐单元格的结束边缘。

center：单元格内部居中。

stretch：拉伸，占满单元格的整个宽度（默认值）

  • place-items 属性是 align-items 属性和 justify-items 属性的合并简写形式place-items: start end;

justify-content

justify-content 指定了网格元素的水平分布方式。此属性仅在网格总宽度小于grid容器宽度时候有效 果。例如，我们网格设定的都是固定的宽度值，结果还有剩余空间。

1
justify-content: stretch | start | end | center | space-between | space-around | space-evenly;

stretch：默认值。拉伸，宽度填满grid容器，拉伸效果需要网格目标尺寸设为auto时候才有效，如果定死了宽度，则无法拉伸。

start：默认值。逻辑CSS属性值，与文档流方向相关。默认表现为左对齐。

end：逻辑CSS属性值，与文档流方向相关。默认表现为右对齐。

center：表现为居中对齐。

space-between：表现为两端对齐。

between是中间的意思，意思是多余的空白间距只在元素中间区域 分配。

space-around：around是环绕的意思，意思是每个flex子项两侧都环绕互不干扰的等宽的空白间距，最 终视觉上边缘两侧的空白只有中间空白宽度一半。

space-evenly：evenly是匀称、平等的意思。也就是视觉上，每个子项两侧空白间距完全相等。

align-content属性

align-content 属性是整个内容区域的垂直位置（上中下） align-content 可以看成和 justify-content 是相似且对立的属性， justify-content 指明水平方向 grid子项的分布方式，而 align-content 则是指明垂直方向每一行grid元素的分布方式。如果所有grid 子项只有一行，则 align-content 属性是没有任何效果的。 语法如下：

1
align-content: stretch | start | end | center | space-between | space-around | space-evenly;

stretch：默认值。每一行flex子元素都等比例拉伸。例如，如果共两行flex子元素，则每一行拉伸高度是 50%。

start：逻辑CSS属性值，与文档流方向相关。默认表现为顶部堆砌。

end：逻辑CSS属性值，与文档流方向相关。默认表现为底部堆放。

center：表现为整体垂直居中对齐。

space-between：表现为上下两行两端对齐。剩下每一行元素等分剩余空间。

space-around：每一行元素上下都享有独立不重叠的空白空间。

space-evenly：每一行元素都完全上下等分。

  • place-content 是align-content 和 justify-content属性的缩写。
1
2
3
4
.container {
   place-items: <align-content> / <justify-content>;
}
/*如： place-content: center center; */

grid-auto-columns 和grid-auto-rows

grid-auto-columns 属性和 grid-auto-rows 属性用来设置，浏览器自动创建的多余网格的列宽和行高。如果不指定这两个属性，浏览器完全根据单元格内容的大小，决定新增网格的列宽和行高。

1
2
3
4
5
6
.container {
 display: grid;
 grid-template-columns: 100px 100px 100px;
 grid-template-rows: 100px 100px 100px;
 grid-auto-rows: 50px;
}

项目属性

grid-column/row-start/end

表示grid子项所占据的区域的起始和终止位置，包括水平方向和垂直方向

grid-column-start 属性：左边框所在的垂直网格线

grid-column-end 属性：右边框所在的垂直网格线

grid-row-start 属性：上边框所在的水平网格线

grid-row-end 属性：下边框所在的水平网格线

1
2
3
4
5
6
.item-1 {
 grid-column-start: 1;
 grid-column-end: 3;
 grid-row-start: 2;
 grid-row-end: 4;
}

这四个属性的值还可以使用 span 关键字，表示”跨越”，即左右边框（上下边框）之间跨越多少个网格

1
2
3
.item-1 {
 grid-column-start: span 2;
}

项目的左边框距离右边框跨越2个网格 使用这四个属性，如果产生了项目的重叠，则使用 z-index 属性指定项目的重叠顺序

grid-column/row

grid-column 属性是 grid-column-start 和 grid-column-end 的合并简写形式， grid-row 属性是 grid-row-start 属性和 grid-row-end 的合并简写形式。

1
2
3
4
.item {
 grid-column: <start-line> / <end-line>;
 grid-row: <start-line> / <end-line>;
}
1
2
3
4
5
6
7
8
9
10
11
.item-1 {
 grid-column: 1 / 3;
 grid-row: 1 / 2;
}
/* 等同于 */
.item-1 {
 grid-column-start: 1;
 grid-column-end: 3;
 grid-row-start: 1;
 grid-row-end: 2;
}

这两个属性之中，也可以使用 span 关键字，表示跨越多少个网格

1
2
3
4
5
6
7
8
9
10
11
.item-1 {
 background: #b03532;
 grid-column: 1 / 3;
 grid-row: 1 / 3;
}
/* 等同于 */
.item-1 {
 background: #b03532;
 grid-column: 1 / span 2;
 grid-row: 1 / span 2;
}

justify/align-self

justify-self 属性设置单元格内容的水平位置（左中右），跟 justify-items 属性的用法完全一致， 但只作用于单个项目。

align-self 属性设置单元格内容的垂直位置（上中下），跟 align-items 属性的用法完全一致，也是 只作用于单个项目。

.item { justify-self: start | end | center | stretch; align-self: start | end | center | stretch; }

1
2
3
4
start：对齐单元格的起始边缘。
end：对齐单元格的结束边缘。
center：单元格内部居中。
stretch：拉伸，占满单元格的整个宽度（默认值）。
  • place-self属性 place-self 属性是 align-self 属性和 justify-self 属性的合并简写形式

grid-template-areas

可以使用 grid-area 属性命名网格项目，然后在 grid-template-areas 属性中引用该名称

1
2
3
4
5
6
7
8
9
.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-template-areas:
            "a a a"
            "b c c"
            "b c c";
}

image-20240815112242798

1
2
3
4
5
6
7
8
9
.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-template-areas:
            "b b a"
            "b b c"
            "b b c";
}

image-20240815112318181

1
2
3
4
5
6
7
8
9
10
.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
  grid-template-areas:
            "a a ."
            "a a ."
            ". b c";
}
/*如果某些区域不需要利用，则使用"点"（.）表示。*/

image-20240815112339763
