UML类图快速入门

UML是一个通用的可视化建模描述语言，通过图形符号和文字来对系统进行建模。适用于各种软件的开发方法、生命周期的各个阶段。

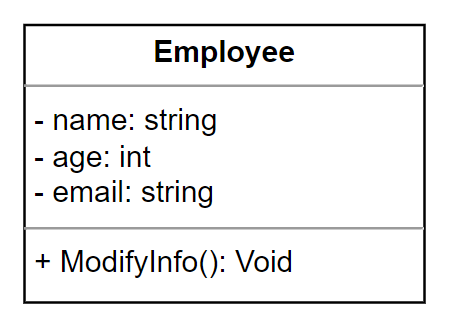

类的UML图示

类使用包含类型、属性和操作（方法）且带有分割线的长方形来表示，如：

对应的C#代码：

public class Employee
{
    private string name;
    private int age;
    private string email;

    public void ModifyInfo() { }
}

UML属性定义格式

可见性 名称：类型[=默认值]

• 可见性：+、-、#分别代表public\private\protected
• 名称表示属性名
• 类型表示属性数据类型
• 默认值为可选项

UML操作（方法）定义格式

可见性 名称（参数列表）[:返回类型]

类之间关系

关联

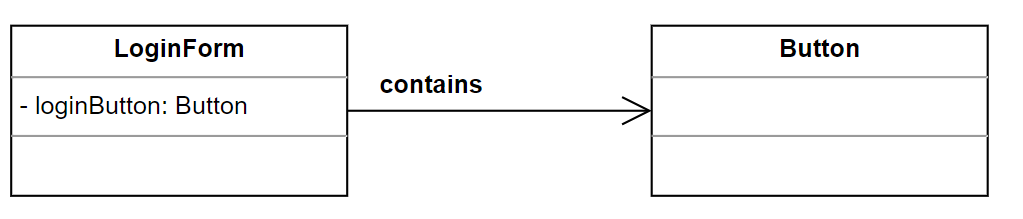

表示类与类之间最常用的一种关系，如登录界面类LoginForm中包含一个Button类型的按钮。

对应的C#代码：

public class LoginForm
{
    private Button loginButton;
}
public class Button
{
}

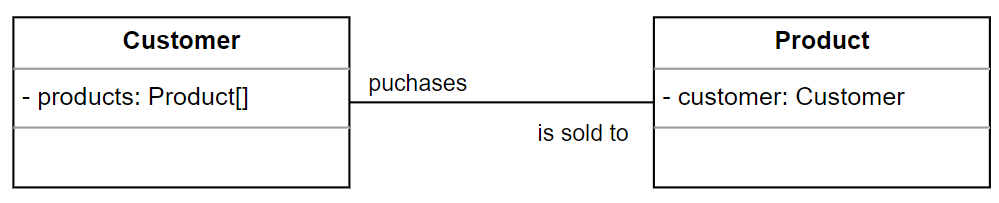

双向关联

默认情况关联是双向的，如顾客购买商品并拥有商品，二商品也总有某个顾客与之关联。

对应的C#代码

public class Customer
{
    private Product[] products;
}

public class Product
{
    private Customer customer;
}

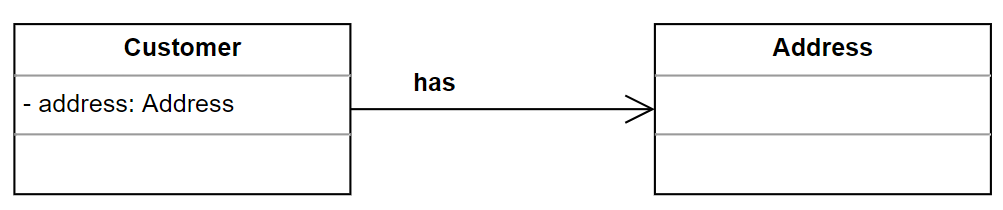

单向关联

单向关联使用带箭头的实线来表示。

对应的C#代码：

public class Customer
{
    private Address address;
}
public class Address
{
}

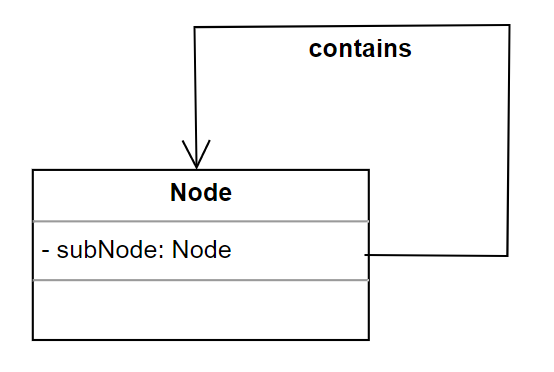

自关联

对应的C#代码：

public class Node
{
    private Node subNode;
}

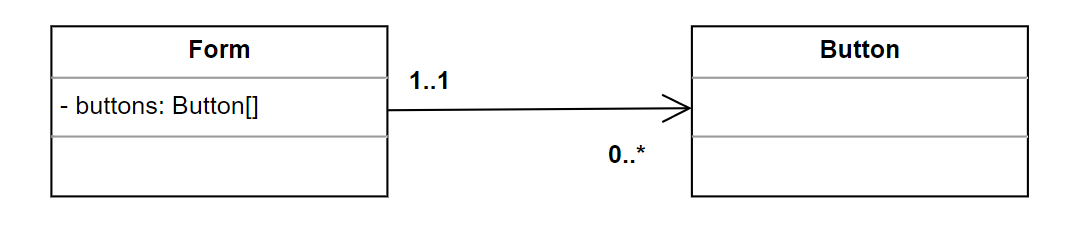

多重性关联

表示两个关联对象在数量上的对应关系

表示方式	说明
1..1	另一个对象与该类的一个对象有关系
0..*	另一个对象与该类的零个或多个对象有关系
1..*	另一个对象与该类的一个或多个对象有关系
0..1	另一个对象与该类的零个或一个对象有关系
m..n	另一个对象与该类的最少m个最多n个对象有关系（m≤n）

对应的C#代码：

public class Form
{
    private Button[] buttons;
}
public class Button
{
}

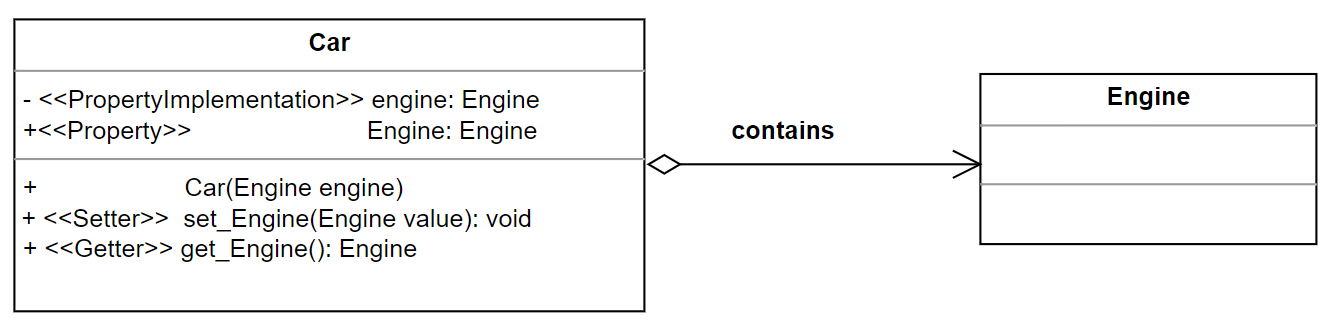

聚合关系

表示整体与部分的关系，成员对象是整体对象的一部分，但是成员对象可以脱离整体对象独立存在。如汽车和发动机，发动机可以独立存在。

public class Engine
{s
}
public class Car
{
    private Engine engine;
    public Car(Engine engine)
    {
        this.engine = engine;
    }
    public Engine Engine {
        get { return engine; }
        set { engine=value; }
    }
}

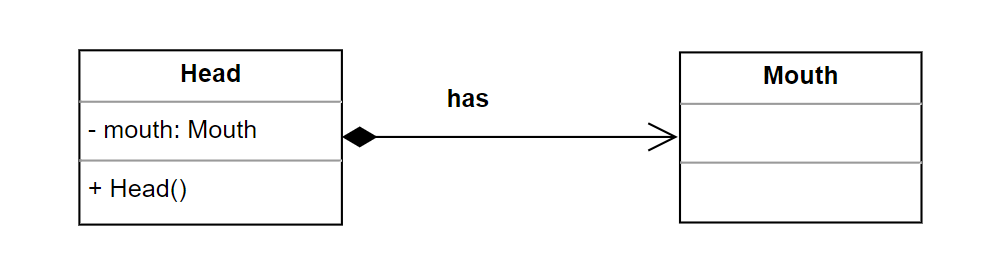

组合关系

表示整体和部分的关系，和聚合不同的是，表示部分的对象不能独立存在。

对应的C#代码：

public class Head
{
    private Mouth mouth;
    public Head(Mouth mouth)
    {
        this.mouth = mouth;
    }
}
public class Mouth
{
}

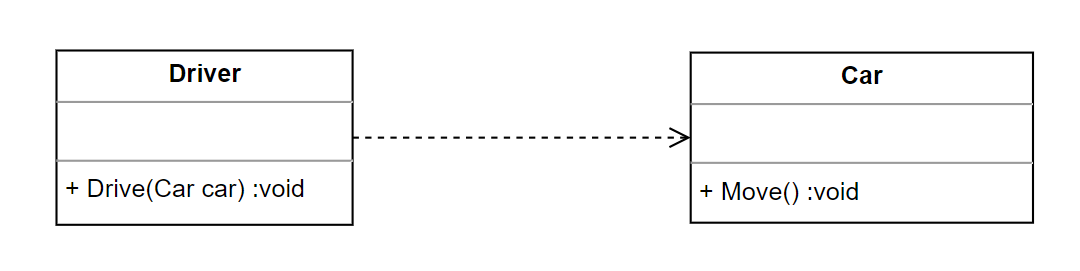

依赖

表示特定事物改变可能会影响到使用该事物的其他事物。

依赖关系通常通过3种方式来实现：

1. 一个类的对象作为另个类中的方法参数
2. 在一个类的方法中将另个类的对象作为局部变量
3. 在一个类的方法中调用另一个类的静态方法

对应的C#代码：

public class Car
{
    public void Move()
    {
    }
}
public class Driver
{
    public Driver(Car car)
    {
        car.Move();
    }
}

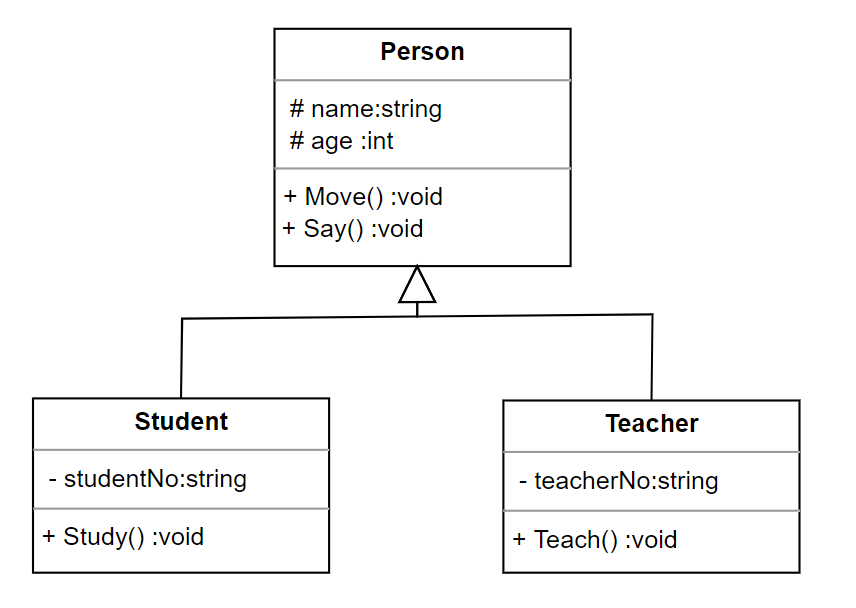

泛化

泛化关系也就是继承关系

对应的C#代码：

public class Person
{
    protected string name;
    protected int age;
    public void Move() { }
    public void Say() { }
}

public class Student:Person
{
    private string studentNo;
    public void Study() { }
}
public class Teacher :Person
{
    private string teacherNo;
    public void Teach() { }
}

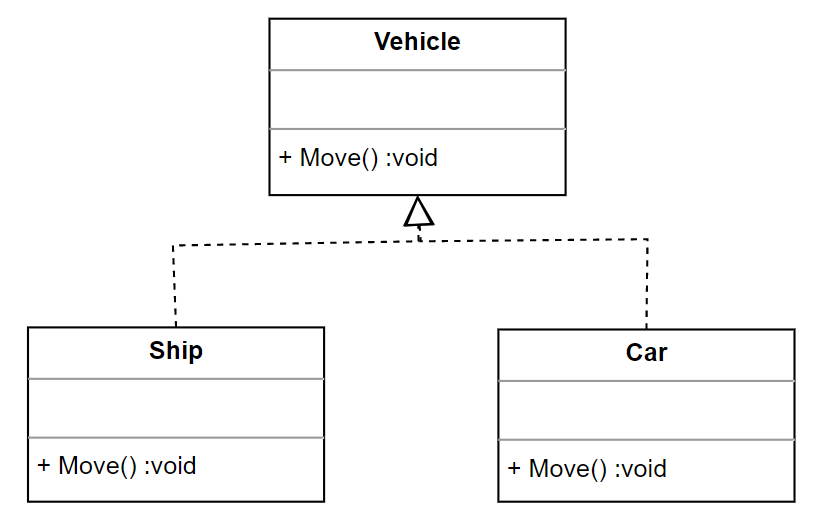

接口实现

\

对应的C#代码：

public interface Vehicle
{
    void Move();
}
public class Ship : Vehicle
{
    public void Move()
    {

    }
}
public class Car : Vehicle
{
    public void Move()
    {

    }
}
